Les machines de découpe de tubes traditionnelles peuvent être confrontées à des défis tels qu'un support matériel instable, une déformation des tubes, des déchets excessifs et une capacité de traitement limitée lors de la manipulation de pièces volumineuses et lourdes. En tant que fabricant et fournisseur d'usine professionnel, EVER VIEW propose des solutions de découpe laser de tubes personnalisées en fonction de la taille, du matériau, de l'épaisseur, du poids et des exigences de production du tube. La machine de découpe de tubes laser à trois broches robuste prend en charge des tubes jusqu'à 12 000 mm de longueur, un poids maximum d'un tube jusqu'à 500 kg, des tubes ronds de Φ20 à 280 mm et des tubes carrés ou rectangulaires de 20 × 20 à 280 × 280 mm.

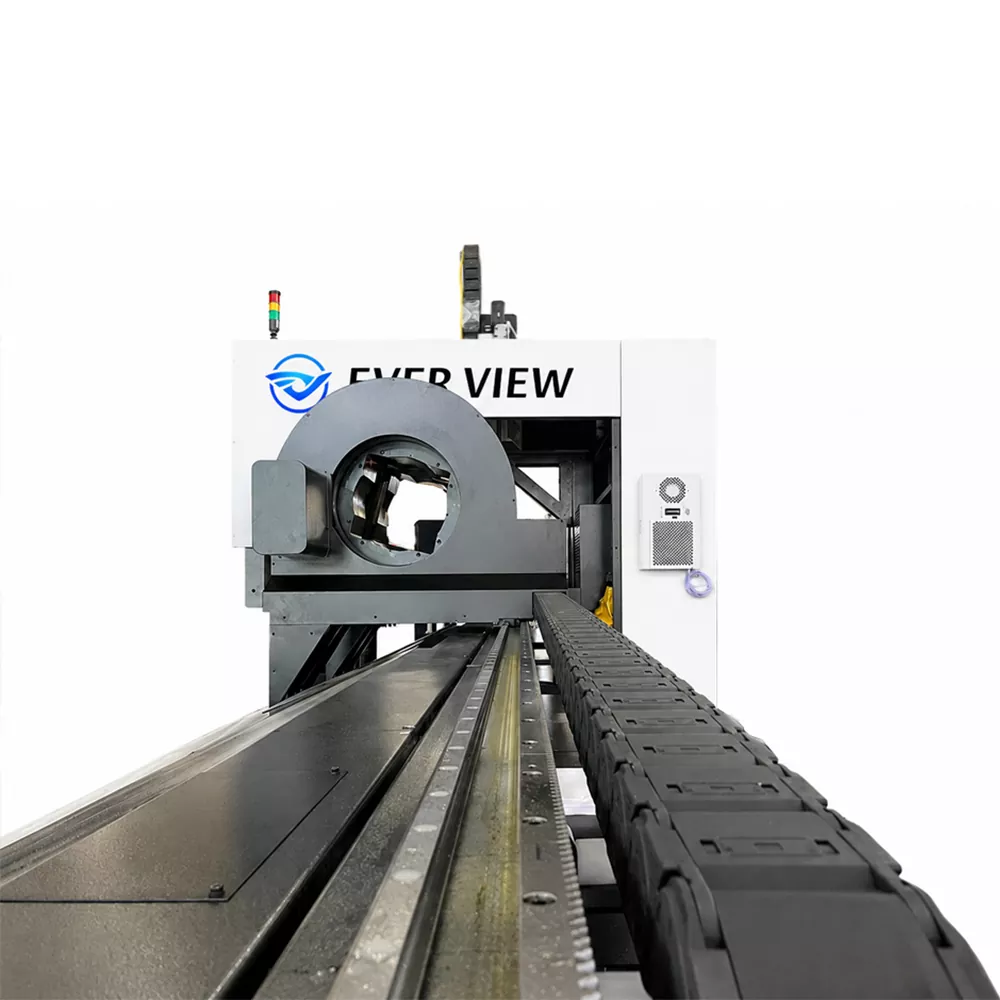

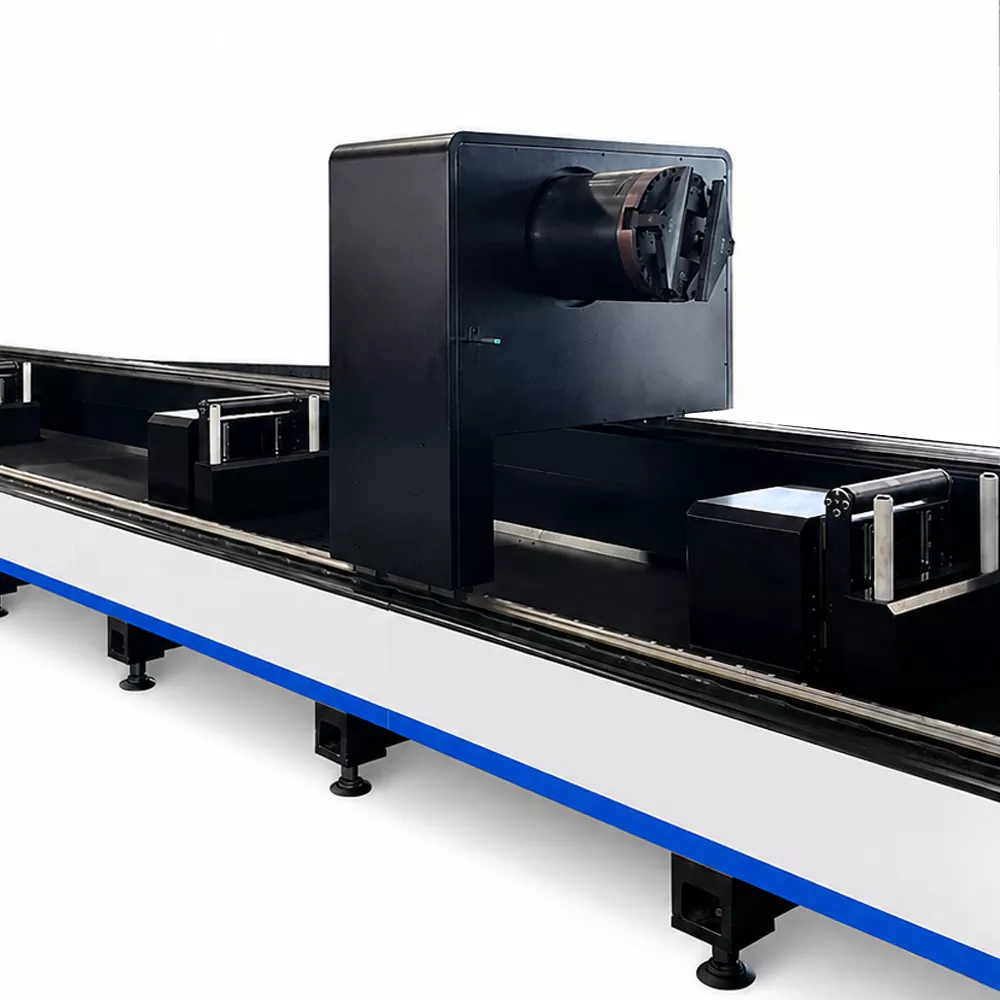

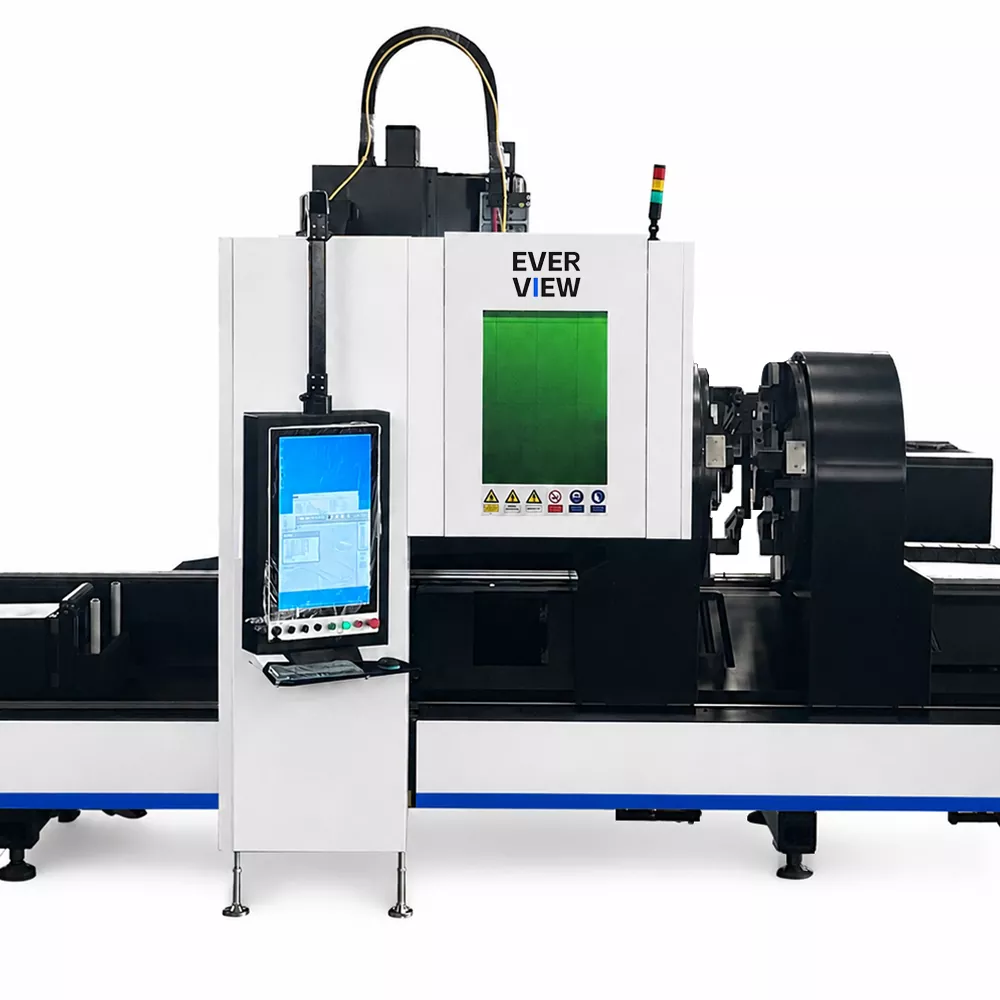

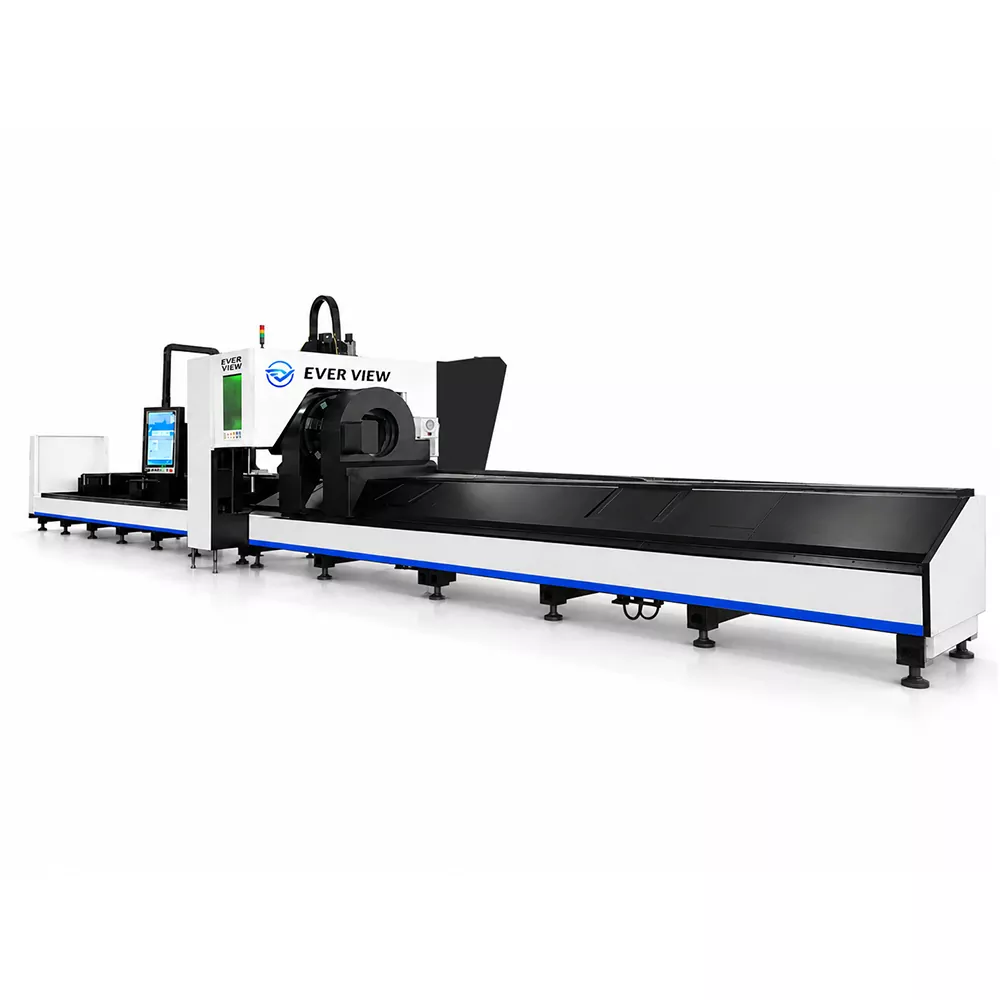

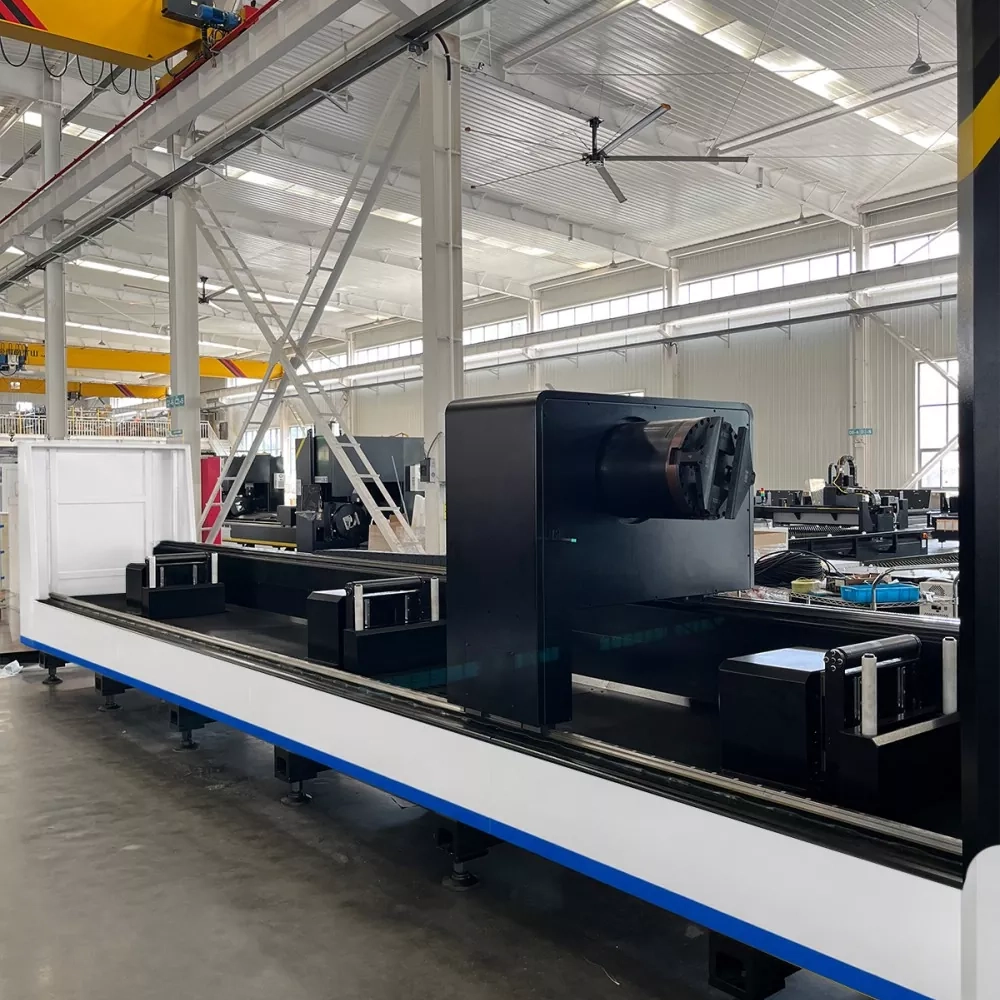

Les tubes longs et lourds peuvent subir des vibrations, une flexion ou un écart de positionnement lors d'une rotation et d'une coupe à grande vitesse. La machine de découpe de tubes laser robuste à trois broches EVER VIEW adopte une structure coordonnée à trois mandrins qui fournit plusieurs points de support tout au long de l'alimentation, du serrage, de la rotation et de la coupe du tube.

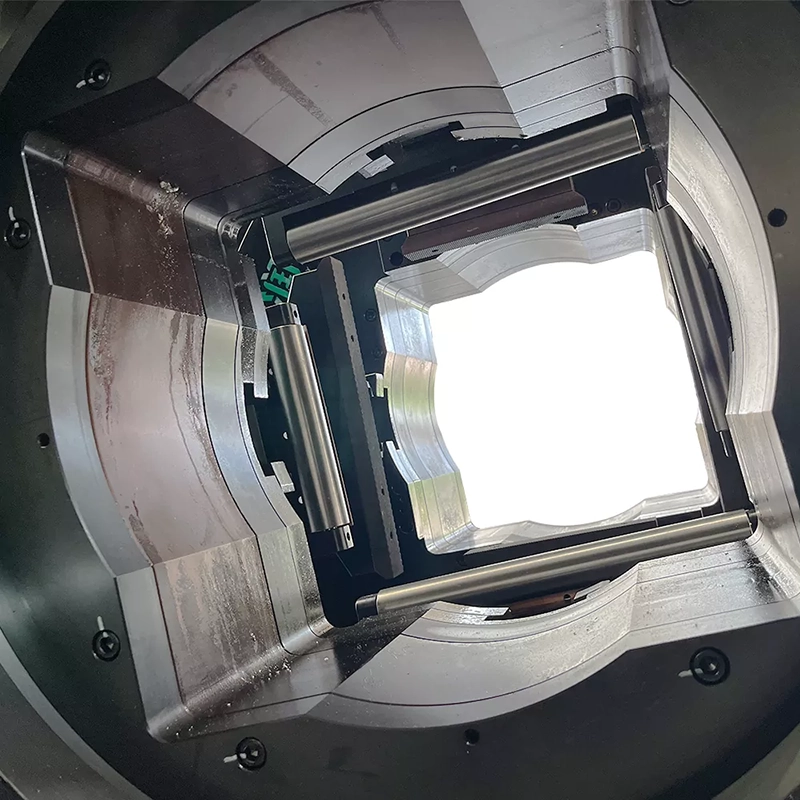

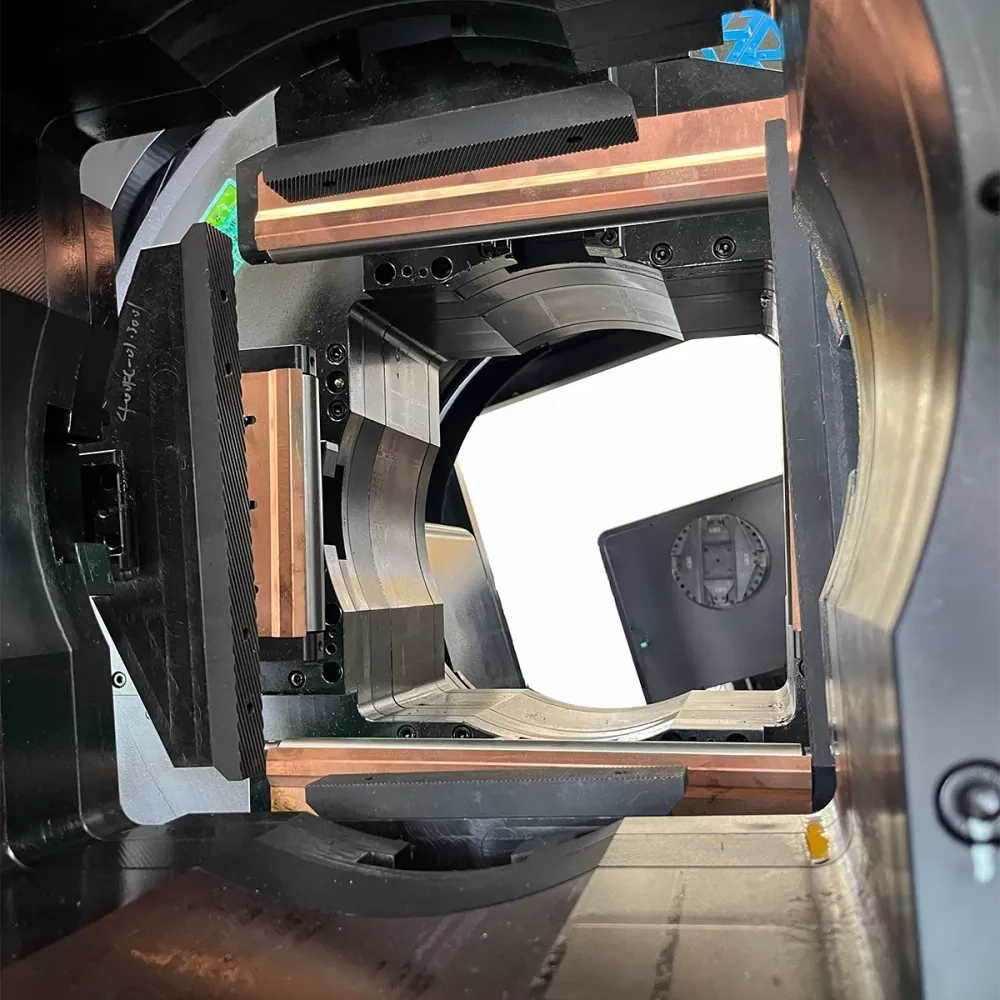

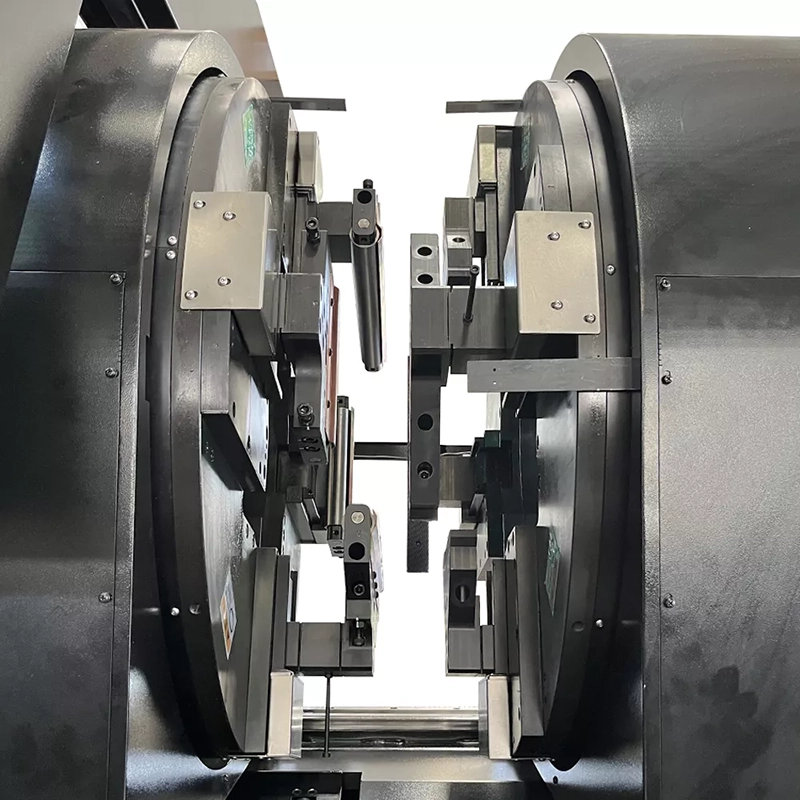

Le fonctionnement synchronisé de trois mandrins réduit efficacement le balancement et la déformation du tube, améliorant ainsi la cohérence de coupe du début à la fin de la pièce. La structure du mandrin de précision à haute rigidité offre des performances de serrage fiables pour les tubes pesant jusqu'à 500 kg, ce qui le rend adapté aux environnements de production industrielle lourde.
Les gros tubes structurels sont largement utilisés dans les machines de construction, les structures en acier et les projets d'ingénierie. De nombreuses machines de découpe laser de tubes standard ne peuvent pas traiter efficacement des matériaux très longs.
La machine de découpe de tubes laser à trois broches robuste EVER VIEW prend en charge des longueurs de tubes allant jusqu'à 12 000 mm, offrant une capacité de traitement stable pour les pièces surdimensionnées.
La machine traite des tubes ronds de Φ20 mm à Φ280 mm, des tubes carrés de 20×20 mm à 280×280 mm et divers profils structurels. La conception mécanique renforcée garantit un fonctionnement stable tout en conservant la précision de coupe lors du traitement de matériaux longs.

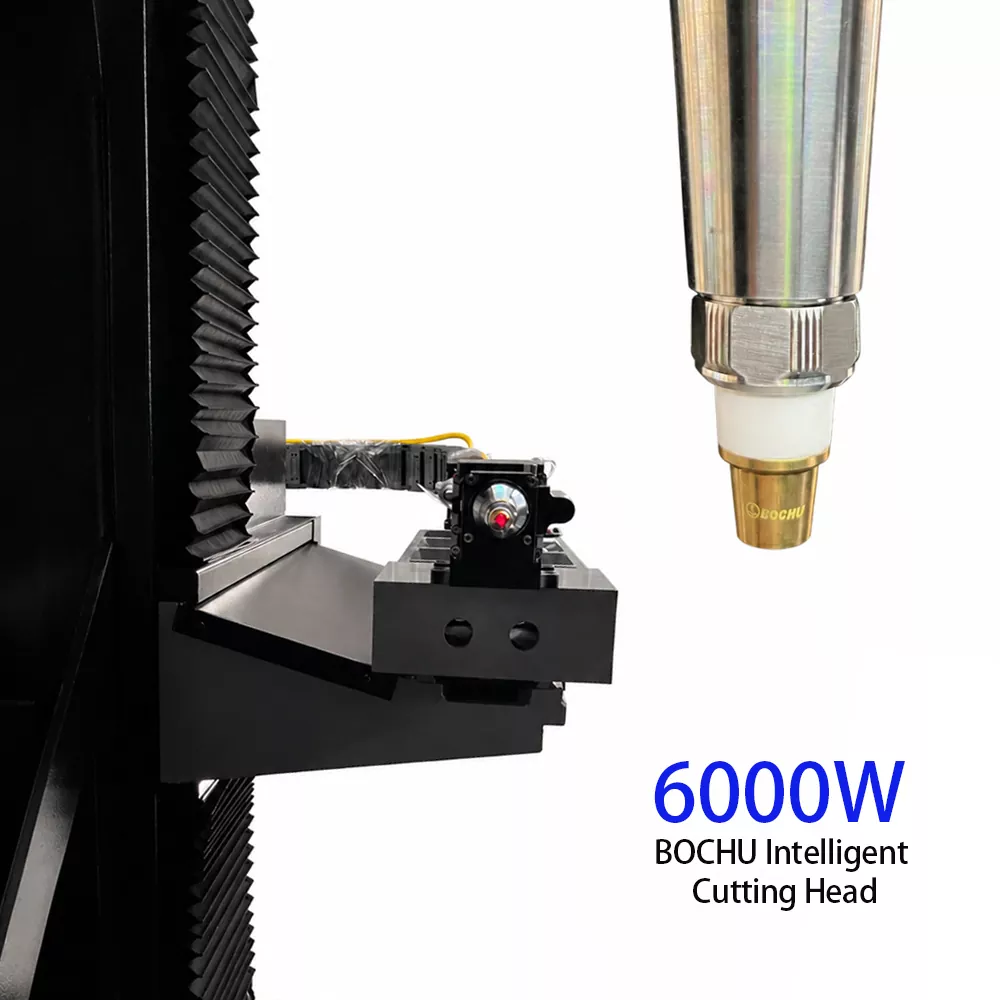

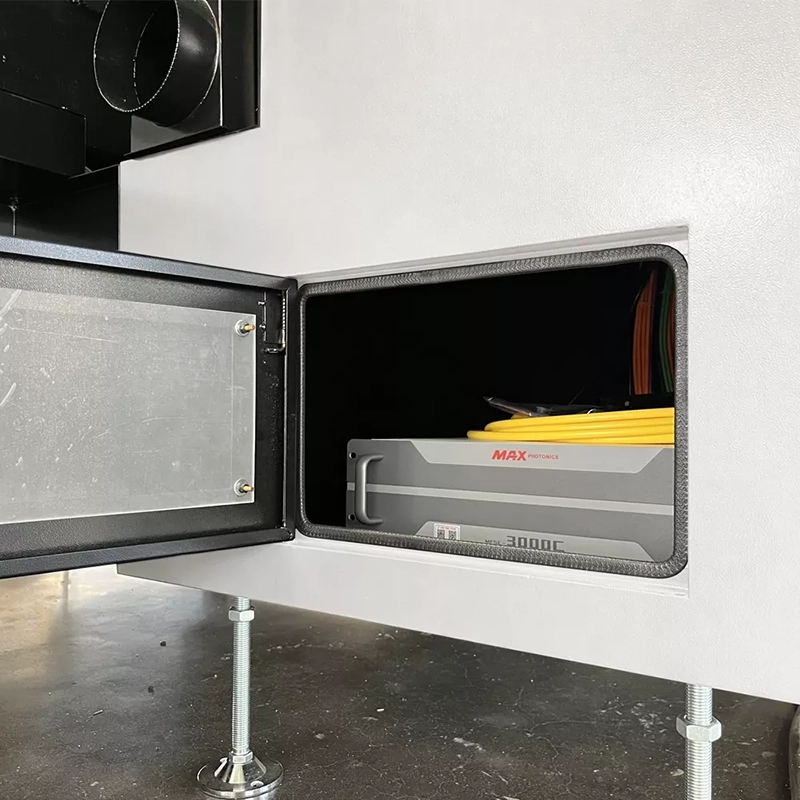

La puissance du laser affecte directement la vitesse de coupe, l’efficacité du traitement et la capacité d’épaisseur du matériau. EVER VIEW propose des configurations laser à fibre flexibles, notamment des options de 3 kW, 6 kW et 12 kW pour répondre aux différentes exigences de production.
La configuration laser à fibre de 3 kW convient à la fabrication générale de tubes, au traitement des métaux d'épaisseur moyenne et aux applications industrielles standard.
La configuration laser à fibre de 6 kW offre une efficacité de découpe plus élevée pour les composants de machines de construction, les structures en acier et les projets de fabrication lourde nécessitant une vitesse de traitement plus rapide.
La configuration laser à fibre haute puissance de 12 kW est conçue pour les applications industrielles exigeantes nécessitant une capacité de découpe de matériaux plus épais et une capacité de production plus élevée.
La machine de découpe laser robuste à trois broches EVER VIEW est conçue pour traiter divers matériaux métalliques industriels, notamment l'acier au carbone, l'acier inoxydable, l'alliage d'aluminium, l'acier galvanisé et d'autres profilés métalliques.
Capacité de coupe typique :
|
Matériel |
Épaisseur de coupe maximale |
|
Acier au carbone |
Jusqu'à 40 mm |
|
Acier inoxydable |
Jusqu'à 30 mm |
|
Alliage d'aluminium |
Jusqu'à 25 mm |
|
Acier galvanisé |
Dépend de l'épaisseur du matériau et de la configuration du laser |
La capacité flexible de traitement des matériaux permet aux fabricants de répondre à différentes exigences de production avec une seule solution avancée de découpe de tubes, réduisant ainsi les investissements en équipements et améliorant la flexibilité de fabrication.
Les déchets de matériaux affectent directement les coûts de production lors du traitement des tubes. La machine de découpe de tuyaux laser à trois broches robuste EVER VIEW adopte une technologie avancée de traction à troisième mandrin pour maximiser l'utilisation des matériaux.
Lorsque la longueur du tube répond aux conditions de coupe sans queue de ≥2 700 mm, le troisième mandrin peut saisir et tirer la section de tube restante à travers la zone de coupe, réduisant ainsi les extrémités de tube inutilisées.
Cette technologie aide les fabricants à réduire le gaspillage de matières premières, à réduire les coûts de production et à obtenir davantage de pièces finies à partir de chaque tube.
Les tubes longs et lourds peuvent s'affaisser ou se déformer pendant le traitement en raison de leur propre poids. Le système de support de suivi servo ajuste automatiquement la hauteur de support en fonction de la position du tube, réduisant ainsi les vibrations et maintenant une précision de coupe stable.

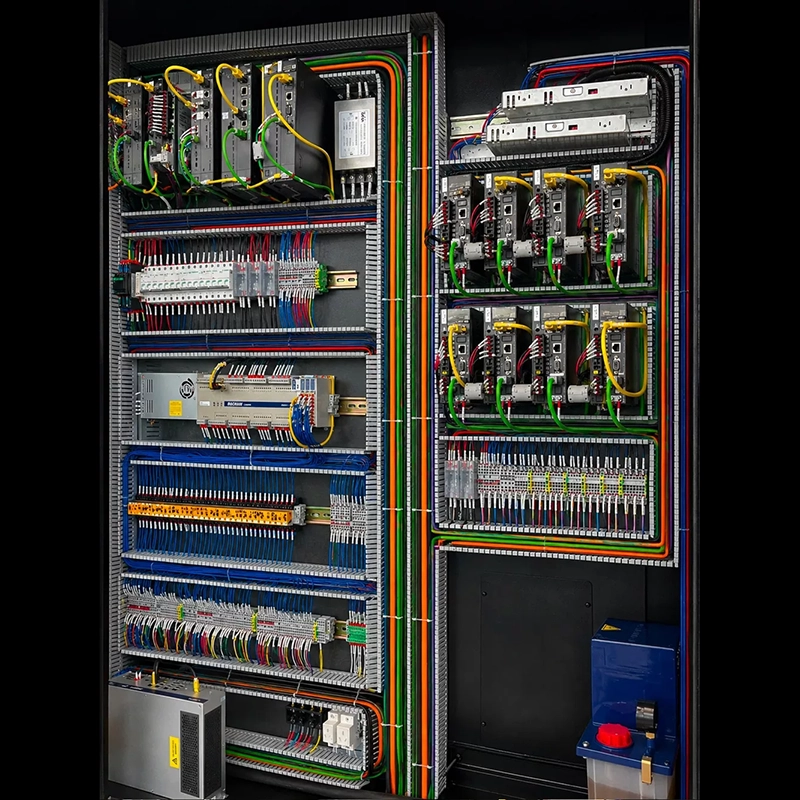

Le système de chargement automatique en option réduit les manipulations manuelles répétées, améliore l'efficacité de l'alimentation et prend en charge une production continue. Combinée à une technologie de contrôle de bus intelligent, la machine permet d'obtenir une réponse plus rapide, une communication stable et un fonctionnement pratique.
|
Article |
Spécification |
|
Type de machine |
Machine de découpe laser robuste à trois broches pour tuyaux |
|
Puissance laser |
Laser à fibre 3 kW/6 kW/12 kW en option |
|
Longueur maximale du tube |
12 000 millimètres |
|
Poids maximum du tube |
500 kg |
|
Gamme Tube Rond |
Φ20-280 millimètres |
|
Gamme de tubes carrés et rectangulaires |
20×20-280×280 millimètres |
|
Précision du positionnement |
±0,05 mm/m |
|
Répéter la précision du positionnement |
±0,03 mm/m |
|
Vitesse d'alimentation maximale |
115 m/min |
|
Vitesse de rotation maximale du mandrin |
100 tr/min |
|
Poids de la machine |
Environ 19 000 kg |
La machine de découpe de tubes laser robuste à trois broches EVER VIEW prend en charge les tubes ronds, les tubes carrés, les tubes rectangulaires, les tubes en acier lourds et les profilés structurels de grande section.
L'équipement convient au traitement de l'acier au carbone, de l'acier inoxydable, de l'alliage d'aluminium, de l'acier galvanisé et d'autres matériaux industriels couramment utilisés dans la construction, l'ingénierie, la fabrication de machines et la fabrication métallique.
Les fabricants de machines de construction ont besoin de composants tubulaires solides et précis pour les châssis, les structures de support, les flèches et les pièces d'équipements lourds.
EVER VIEW offre un serrage stable, un positionnement précis et des performances de coupe constantes pour améliorer l'efficacité de la production et la qualité des composants.
Les fabricants de structures métalliques utilisent des tubes de grande section pour les ateliers, les entrepôts, les bâtiments et les structures préfabriquées.
La capacité de traitement de 12 mètres, le système à trois mandrins et la technologie de coupe sans queue aident les fabricants à améliorer l'efficacité de la production et à réduire le gaspillage de matériaux.
La construction de ponts nécessite un traitement fiable de gros tubes structurels et de composants en acier.
La machine de découpe de tuyaux laser à trois broches robuste EVER VIEW offre un support stable et des solutions de coupe précises pour les structures liées aux ponts.
La machine prend en charge des opérations complexes de découpe de tubes, notamment des trous, des fentes, des contours et des profils personnalisés pour la production d'équipements industriels.
Un fabricant européen de machines de construction avait besoin d'une solution de découpe laser de tubes de haute précision pour produire des châssis d'équipement lourd et des composants structurels.
EVER VIEW a fourni une machine de découpe de tubes laser à trois broches robuste et personnalisée, dotée d'une technologie de serrage stable et de support servo. La solution a amélioré la cohérence de la production, réduit les exigences de manipulation manuelle et pris en charge une fabrication efficace par lots.
Un fabricant de structures en acier du Moyen-Orient avait besoin d'équipements pour traiter de gros tubes structurels utilisés dans des projets d'infrastructure.
EVER VIEW a fourni une solution de découpe laser de tubes robuste avec une capacité de traitement de 12 mètres et une technologie de découpe sans queue. Le système a contribué à améliorer l’utilisation des matériaux et à réduire les déchets de production lors de la fabrication à grande échelle.
Un fournisseur d'ingénierie de ponts en Asie du Sud-Est a choisi la machine de découpe de tubes laser à trois broches robuste EVER VIEW pour le traitement de tubes en acier lourds.
Le système coordonné à trois mandrins offrait un support stable pour les gros tubes et garantissait une qualité de coupe constante pendant la production continue.
Avant l'installation, les clients doivent préparer suffisamment d'espace d'atelier en fonction des dimensions de la machine et réserver suffisamment d'espace pour le chargement, le déchargement et la manipulation des matériaux des tubes.
Une alimentation électrique stable, une mise à la terre appropriée, des conditions de fondation appropriées et une installation professionnelle sont des facteurs importants pour garantir les performances de l'équipement à long terme.
L'entretien régulier comprend le nettoyage des composants du mandrin, la vérification des systèmes de lubrification, l'inspection des pièces de protection laser et la vérification de la précision de la machine.
L'inspection périodique et la maintenance préventive aident à maintenir des performances de coupe stables, à prolonger la durée de vie de l'équipement et à réduire les temps d'arrêt imprévus.
La structure à trois mandrins et le support de suivi servo fournissent un support multipoint stable, réduisant les vibrations et améliorant la précision de coupe.
Le système de mandrin à haute rigidité offre des performances de serrage solides et fiables pour les tubes lourds jusqu'à 500 kg.
La technologie de coupe sans queue améliore l'utilisation des matériaux et réduit les sections de tubes inutilisées.
Le système de chargement automatique réduit les besoins en main-d'œuvre et prend en charge une production continue.
EVER VIEW propose des configurations laser à fibre de 3 kW, 6 kW et 12 kW selon les différentes exigences de traitement des tubes.
La machine peut traiter l'acier au carbone, l'acier inoxydable, l'alliage d'aluminium, l'acier galvanisé et d'autres profilés métalliques industriels.
La machine prend en charge des tubes jusqu'à 12 000 mm de longueur, avec des tubes ronds de Φ20 à 280 mm et un poids maximum de tube jusqu'à 500 kg.
Oui. EVER VIEW propose des solutions de chargement automatique pour améliorer l'efficacité de la production et réduire la manipulation manuelle.
La machine de découpe de tuyaux laser à trois broches robuste EVER VIEW combine une technologie laser à fibre avancée, un traitement coordonné à trois mandrins, une coupe sans queue, un support servo et une automatisation intelligente pour fournir une solution fiable aux fabricants mondiaux.
Avec des configurations personnalisées basées sur le diamètre du tube, le matériau, l'épaisseur, la longueur, le poids et les exigences de production, EVER VIEW aide ses clients à améliorer leur productivité, à réduire les déchets de matériaux et à réaliser une fabrication efficace de tubes robustes.
